Samochodowy sterownik oświetlenia wnętrza

Pewnego pięknego, letniego wieczoru wsiadając do swojego poczciwego maluszka przyszła mi do głowy pewna myśl. Dlaczego nie zmienić coś z tą paskudną lampką nad lusterkiem? No właśnie, tylko co?

Nie musiałem się długo zastanawiać, gdyż ciekawe gadżety oświetleniowe montuje wiele producentów samochodów. I tak wpadłem na pomysł, żeby zrobić sterownik oświetlenia podobny w swym działaniu do tego jaki montowany jest w Fabii.

Jego działanie jest następujące:

  • zapalenie się lampki po otwarciu drzwi lub wyłączeniu alarmu
  • świeceniu się 30s od zamknięcia ostatnich drzwi i po tym czasie płynne jej wygaszenie
  • szybkie wygaszenie lampki po przekręceniu stacyjki lub włączeniu alarmu.

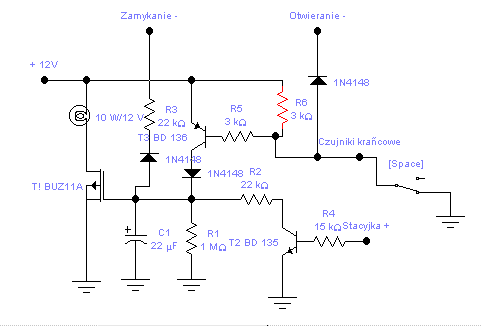

Schemat ideowy

schemat

Układ jest bardzo prosty i wymaga niewiele doświadczenia. Można spróbować zmienić wartości rezystorów R1-R3 i kondensatora C1 w celu uzyskania innych czasów świecenia i wygaszania.

Do zmontowania sterownika potrzeba niewiele elementów. Są to:

  • T1 BUZ11A
  • T2 BD135
  • T3 BD136
  • Diody mogą być 1N4148 lub inne
  • C1 22μF
  • R1 1MΩ
  • R2 22kΩ musi mieć odpowiednią moc, gdyż po otwarciu drzwi przy przekręconej stacyjce jest podłączony bezpośrednio do zasilania 12V
  • R3 22kΩ
  • R4 15kΩ
  • R5,R6 3kΩ

Układ można zmontować na płytce jak na poniższym rysunku.

Płytka

plytka

Rozmieszczenie elementów

rozmieszczenie

Układ instalujemy według oznaczenia:

  • + zasilanie 12V
  • - masa
  • S +12V po przekręceniu stacyjki
  • W do oświetlenia
  • D czujniki krańcowe drzwi
  • Z wyjście alarmu zamykanie
  • O wyjście alarmu otwieranie

Wyjścia oznaczone jako W i D montujemy odpowiednio do przewodu biegnącego od czujników krańcowych do oświetlenia po jego uprzednim rozcięciu. Alarm musi posiadać dwuobwodowe wyjście sterowania centralnym zamkiem. Pozostałe wyprowadzenia tak jak w opisie.

Sterownik oświetlenia wnętrza

Plik zawiera:

  • Schemat ideowy - schemat.gif - schemat.ewb (Electronics Workbench)
  • Projekt płytki - płytka.gif - płytka.brd (Eagle)
  • Rozmieszczenie elementów na płytce - rozmieszczenie.gif
  • Powyższy opis - PDF
